開発事例 1 - 計測機器 -

ソフトウェアハードウェア機械設計

概要	無線LAN経由で制御を行う超音波式非破壊検査装置
開発期間	6ヶ月
開発内容	アナログ/デジタル回路設計プリント基板設計マイコン用ファームウェア開発(CS+) FPGA回路開発(ALTERA) Windows用制御ライブラリ開発(Visual Studio) 筺体設計(SOLIDWORKS)

開発事例 2 - 制御機器 -

ソフトウェアハードウェア機械設計

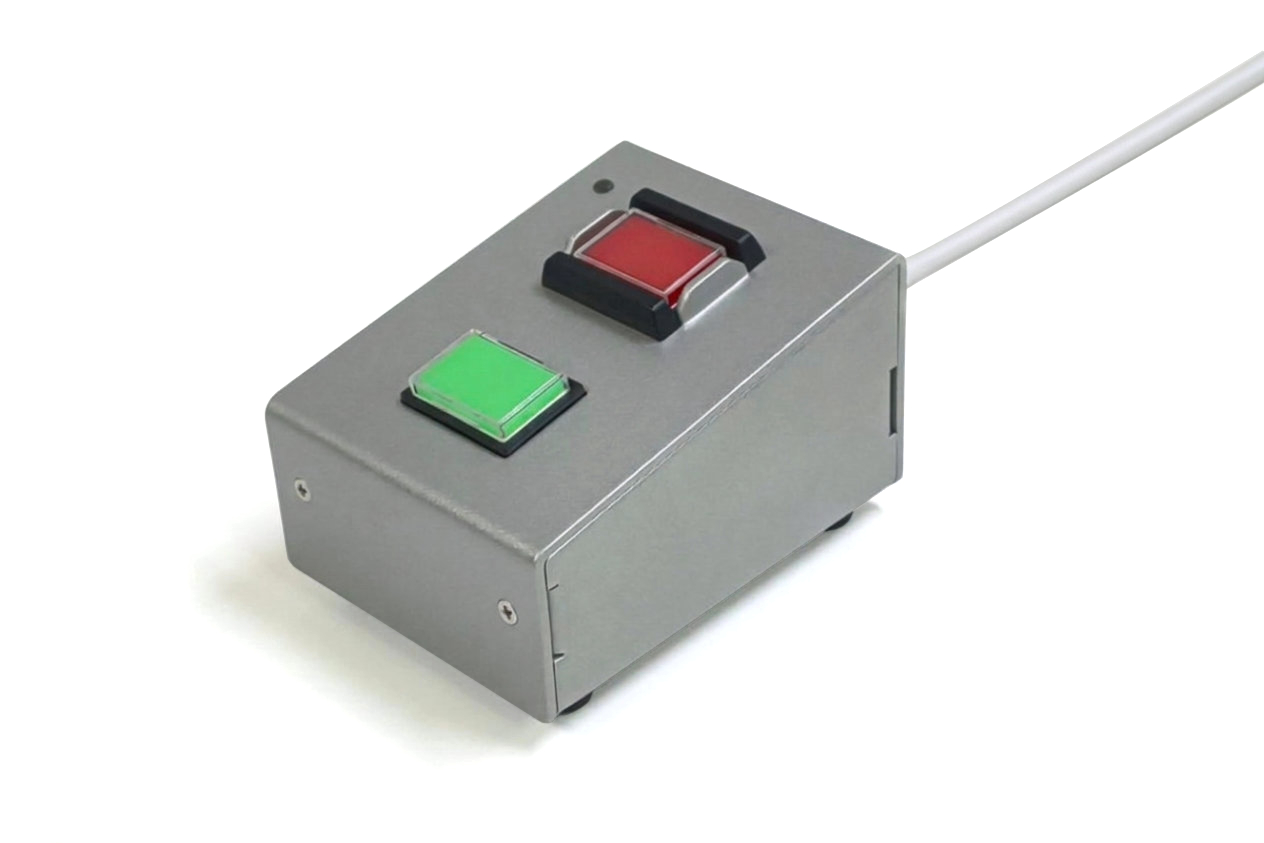

概要	照光式押しボタンスイッチ搭載のUSB接続プログラマブルキーボード ※弊社製品「KB-IOPAD4」のカスタム仕様品
開発期間	5ヶ月
開発内容	デジタル回路設計プリント基板設計マイコン用ファームウェア開発(CS+) Windows用制御ライブラリ開発(Visual Studio) Windows用アプリケーション開発(Visual Studio) 筺体設計(SOLIDWORKS)

開発事例 3 - 制御機器 -

ソフトウェアハードウェア

概要	USB I/F経由で制御を行うアナログ/デジタル入力基板 16ビットADコンバータ12CHによるアナログ信号の高速サンプリング(200kS/sec) 外部トリガ信号によるサンプリングの開始機能外部クロック信号に同期したサンプリング機能
開発期間	7ヶ月
開発内容	アナログ/デジタル回路設計プリント基板設計マイコン用ファームウェア開発(CS+) CPLD回路開発(ALTERA) Windows用制御ライブラリ開発(Visual Studio) Windows用アプリケーション開発(Visual Studio)

開発事例 4 - 外観検査装置 -

ソフトウェア画像処理機械設計

概要	ラインセンサカメラを用いたフィルム外観検査装置
開発期間	1ヶ月
開発内容	撮像系設計自社開発LED照明 HALCONを使用した画像処理 Windows用アプリケーション開発(Visual Studio)
検査項目	フィルムのミシン目

※写真はイメージです。

弊社製品を利用したソフト開発
400,000円～
自社I/Oボード・I/Oユニット使用
Windows / Linux 対応
開発言語はC, C++, C#, VBA, LabVIEW, Javascript, Python, PHPなど
実績掲載可でお値引きあり

プリント基板/筐体の設計開発
2,000,000円～
基板のみ可
Rxマイコン・CUnet 使用
カスタムファームウェア組込
Windows / Linux 対応
各種規格試験別途※有料
量産時数量割引あり
実績掲載可でお値引きあり

※弊社では、量産を前提としたプリント基板/筐体の設計開発を承っております。試作のみの開発はお受けいたしかねますので、あらかじめご了承ください。
