最大16点のDIOを搭載する多機能I/Oユニット

X-I16シリーズ

※LANX-I16(P)-Eは保守品（在庫限り）となりました。後継品のLANX-I2424Pをご利用ください

LabVIEW RoHS 35mmDINレール取付可 Windows11対応 金属ケース

特徴

多機能 - 絶縁入出力端子の他にパルスカウンタ、アナログ入出力、シリアルポート、非絶縁出力などの機能を利用できます。また、アナログ入力やカウンタの変化をメッセージで Windows 上のアプリケーションに通知することも可能です。 高出力 - 絶縁出力端子は1点あたり150mAまで駆動できる高出力タイプです。 シンク/ソース両対応入力 - USBX-I16、LANX-I16-Eの絶縁入力用フォトカプラは交流入力タイプです。シンクとソース両方の信号元に対応しています。 インタフェース用電源不要 - USBX-I16P、LANX-I16P-Eは+12Vのインタフェース用電源を内蔵しています。

用途

センサ情報の取得 生産・製造ラインの制御 社内システムの構築 検査装置・検査治具 実験・研究 遠隔監視・遠隔制御 （LAN製品） デマンドコントロール （LAN製品）

ラインナップ

	USBX-I16 / USBX-I16P インタフェース USB2.0 (フルスピード対応) 電源電圧　5[VDC] (USBのバスパワーによる動作) USBX-I16/USBX-I16P ユーザーズマニュアル USBX-I16(P) のサポート情報
	LANX-I16-E / LANX-I16P-E ※保守品（在庫限り）。後継品のLANX-I2424Pをご利用ください インタフェース 10BASE-T、100BASE-TX 電源電圧　5[VDC] LANX-I16/LANX-I16P ユーザーズマニュアル LANX-I16(P) のサポート情報

I/Oユニットの仕様を比較する

主な仕様

項目		仕様
寸法		130(W)×135(D)×40(H)[mm]
重量		550[g]
動作温度範囲		0～50[℃] （LANX-I16-E の24V入出力時は 0～45[℃]）
対応OS		Windows XP, Vista, 7, 8, 10, 11, Linux(x86) *1
制御用ライブラリ		Visual Basic .NET® 、Visual Basic for Applications、Visual C++®、LabVIEWTM
絶縁デジタル入力	入力点数	16点
	入力方式	シンク、および、ソース （USBX-I16P / LANX-I16P-E はシンクのみ）
絶縁デジタル出力	出力点数	16点
	出力方式	オープンドレイン
非絶縁デジタル出力	出力点数	8点
	出力方式	オープンコレクタ
パルスカウンタ	チャンネル数	4
	周波数	最大5[kHz]
アナログ入力	入力点数	4
	入力電圧	AD0, AD1: -2.5～2.5[V]、または、0～5.0[V] AD2, AD3: 0～5.0[V]
	分解能	10[bit]
アナログ出力	出力点数	2チャンネル
	出力電圧	DA0, DA1: -2.5～2.5[V]、または、0～5.0[V]
	分解能	8[bit]
シリアル入出力	チャンネル数	1
	方式	RS-232C信号レベル、調歩同期式(フロー制御なし)
	ビットレート	300～38400bps

*1: Linux(x86)に対応しているのはUSBX-I16/USBX-I16Pのみです。LANX-I16-E/LANX-I16P-Eは非対応です

寸法図

※寸法はUSBX-I16、USBX-I16P、LANX-I16-E、LANX-I16P-Eで共通です。

製品サポート

拡張機能 （LAN製品のみ）

Visual C++、Visual Basic、VBA、LabVIEW などで作成されたアプリケーションから付属ライブラリを呼び出して制御できます。 Ver.5.0.1のファームウェアでは、従来のサーバーモードに加えて、製品から指定のアドレスに接続を行うクライアントモードが追加されました。 また、製品に様々な機能を追加するためのファームウェアが用意されていますので、以下の機能を選択してご利用いただくことが可能です。

バイナリコマンド・ファームウェア

「バイナリコマンド・ファームウェア」をご利用になることで、TCPによるバイナリ通信で製品の制御が可能になります。これにより、Linux などの Windows 以外の環境からの制御が行えます。

Telnetファームウェア

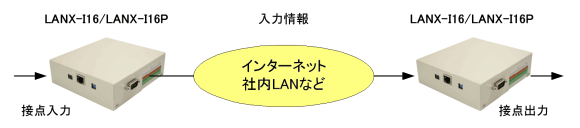

「Telnetファームウェア」をご利用になることで、Telnet 経由で製品を制御したり、機器同士で接点情報を伝送したりが可能になります。

HTTPファームウェア

「HTTPファームウェア」をご利用になることで、WEBブラウザから製品の制御が行えます。

追加のファームウェアは付属CDに含まれます。

付属品

USBケーブル(1.8m、USB製品のみ) DINレール取付具、取付ネジ、ゴム足 ACアダプタ（LAN製品のみ）	USBX-I16(P)
	LANX-I16(P)-E

ご評価用デモ機貸出

法人のお客様を対象にデモ機を無償で貸し出しいたします。 FAXから申し込む場合 以下の貸出依頼フォーマットをダウンロードの上、必要事項をご記入になり、弊社までお送りください。 USBX-I16/USBX-I16P貸出依頼フォーマット WEBから申し込む場合 以下のリンクからフォームを開いて、必要事項をご記入になり、お申し込みください。 デモ機の申込み - USBX-I16 デモ機の申込み - USBX-I16P ＊複数台での評価が必要な場合、申込書の備考欄にその旨を記載してください。
