組み込み用途に好適 USB/LANインタフェース搭載

マルチファンクションI/Oボード

8/16ビットバス A/Dコンバータ D/Aコンバータ PWMパルス出力パルスカウンタシリアルポート

※ 試作、および、ご評価には別売りのデバッグボードまたは専用ユニバーサルボードのご利用をお勧めします。

特徴

すぐに使える - 搭載マイコンには、内蔵周辺機能を簡単に利用する為のファームウェア書き込み済み。
すぐにI/Oボートとして利用可能。各種サンプルプログラムも多数用意。

選べるボードサイズ - 2種類のボードサイズを用意。いずれもデジタルI/O、アナログI/O、PWM、パルスカウンタ、シリアル通信、外部バスなど多くの機能を搭載しています。

各種ソフトウェア付属^* - 設定ツール、マイコン用ファームウェアのダウンロードツールなどGUIで操作可能な各種ソフトウェアが付属。

機能拡張可能 - C言語によるファームウェアのカスタマイズをサポート。自律動作やカスタム機能の追加が可能。
→ ポートの変化をメールで通知するサンプルプログラム
→ TELNETを利用してリモートから操作するサンプルプログラム

*アセンブラやコンパイラなどのマイコン用開発ツールは付属いたしません。

用途

外部機器の制御
遠隔監視・遠隔制御
データ収集・データロガー
自社製品への組込
実験・教育

ラインナップ

USB製品

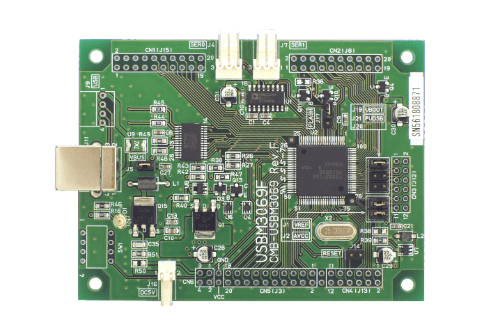

USBM3069F-E
※ CD、USBケーブル、コネクタが付属していません

インタフェース	USB2.0 (フルスピード対応)
電源電圧	5V±5%[V]
寸法	約95x72mm
端子ピッチ	2.54[mm]

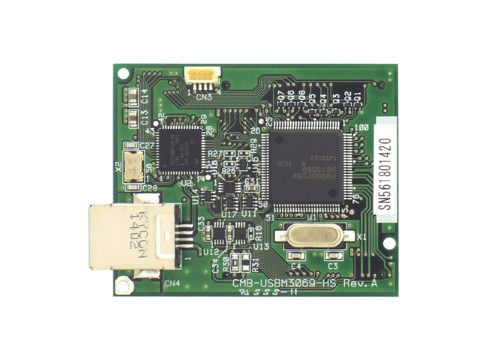

USBM3069-HS-E / USBM3069-HSL-E

インタフェース	USB2.0 (ハイスピード対応)
電源電圧	5V±5%または3.0～3.6[V]
寸法	約54x44mm
端子ピッチ	1.27[mm]

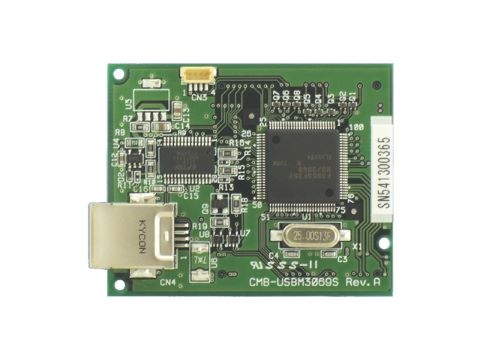

USBM3069-S-E / USBM3069-SL-E
※ CD、USBケーブルが付属していません

インタフェース	USB2.0 (フルスピード対応)
電源電圧	5V±5%または3.3～3.6[V]
寸法	約54x44mm
端子ピッチ	1.27[mm]

LAN製品

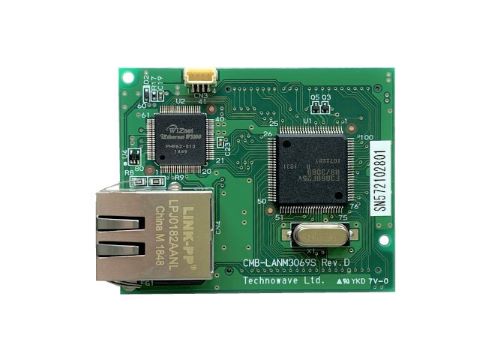

LANM3069D-S

インタフェース	10BASE-T、100BASE-TX
電源電圧	5V±5%
寸法	約54x44mm
端子ピッチ	1.27[mm]

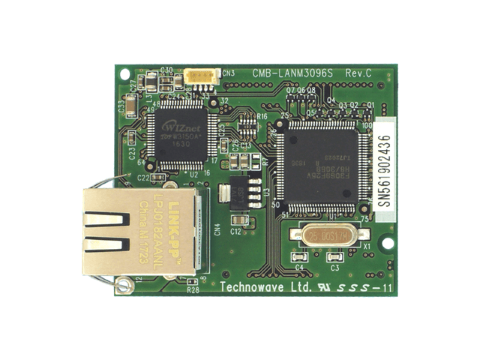

LANM3069C-S-E
※ 基板改版により保守品（在庫限り）となりました。LANM3069D-Sをご覧ください

インタフェース	10BASE-T、100BASE-TX
電源電圧	5V±5%
寸法	約54x44mm
端子ピッチ	1.27[mm]

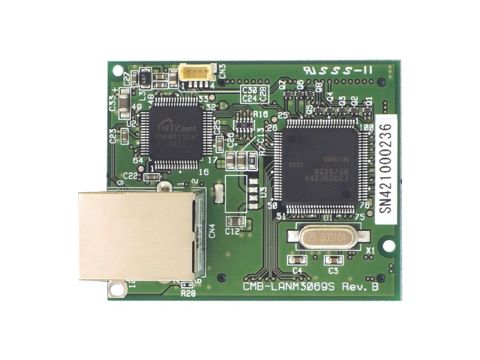

LANM3069-SL-E

インタフェース	10BASE-T、100BASE-TX
電源電圧	3.3～3.6[V]
寸法	約54x44mm
端子ピッチ	1.27[mm]

LANM3069C-E
※ 推奨代替機種のLANM3069D-Sをご覧ください

インタフェース	10BASE-T、100BASE-TX
電源電圧	5V±5%[V]
寸法	約95x72mm
端子ピッチ	2.54[mm]

ご評価用デモ機貸出

法人のお客様を対象にデモ機を無償で貸し出しいたします。

FAXから申し込む場合
以下の貸出依頼フォーマットをダウンロードの上、必要事項をご記入になり、弊社までお送りください。

USBM3069F/USBM3069-S/USBM3069-HS評価セット貸出依頼フォーマット
WEBから申し込む場合
以下のリンクからフォームを開いて、必要事項をご記入になり、お申し込みください。

＊複数台での評価が必要な場合、申込書の備考欄にその旨を記載してください。

販売終了品

USBM3069F
USBM306-S(L)

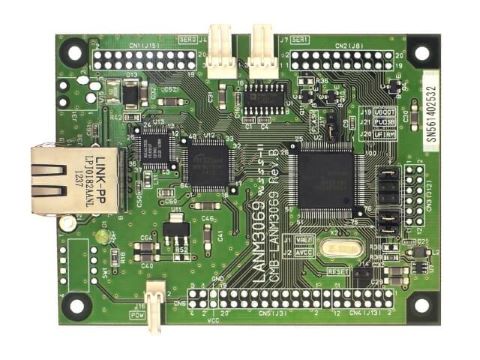

LANM3069
LANM3069-S
