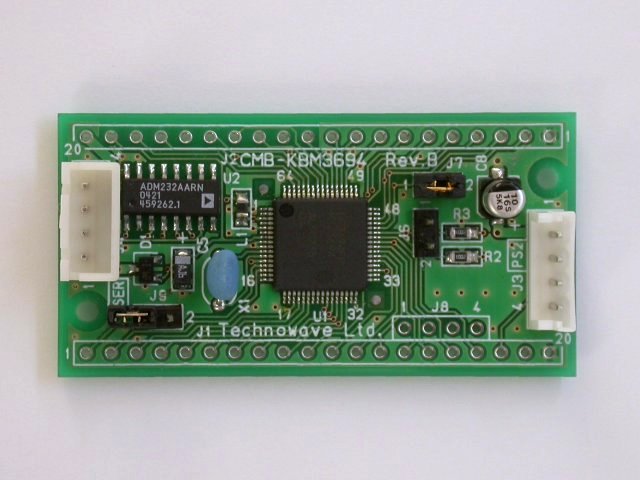

キーエンコーダ＋多機能シリアルI/Oボード

※保守品（在庫限り）

写真をクリックすると拡大できます。

PS/2インタフェース・キーエンコーダ(最大128キー)

キーコードは自由に再配置可能

1つのキーで複数のキーコードを送信可能

デジタルI/O機能搭載

10ビットADコンバータ(7チャンネル)内蔵

キャラクタタイプLCDの制御インタフェース内蔵

TTLシリアル対応

小型(54×28 [mm])

特徴

PS/2キーエンコーダとして・・・
『KBM3694』はPS/2インタフェースのキーエンコーダとして機能します。ホストパソコンからはPS/2キーボードと同様に見えますので、産業用コンピュータやデスクトップパソコンと簡単に接続できます。キーマップ上のコードは自由に再配置可能ですので、既存のキーボードレイアウトにとらわれず、必要なキーだけを必要な位置にマッピングすることが可能です。
また、各キーは複数のキーコードを割り当てることが可能なため、キー操作をマクロ化することもできます。

シリアルI/Oモジュールとして・・・
シリアルインタフェースを利用すると、シリアルI/Oモジュールとして機能させることができます。デジタル入出力用のI/O端子だけでなく、ADコンバータを7チャンネル利用可能ですので、バッテリー電圧の検出や、装置内部の温度測定、ボリュームやジョイスティックの接続などが可能です。
また、キャラクタタイプLCDの制御インタフェースを内蔵していますので、初期化処理やリード/ライトのストローブ操作などの面倒なプログラミングなしで、LCDを操作することが可能となっています。
シリアルインタフェースはRS-232Cレベルだけでなく、TTLレベルでの通信も可能なため、マイコンなどとの接続も可能です。

	オリジナルのスイッチをキーボードとしてパソコンに接続できます。市販のメンブレンスイッチや、カスタムで作製したスイッチを簡単にパソコンや、産業用コンピュータに接続できます。プログラマブルキーボード用のエンコーダとしてもお使いいただけます。
	シリアル経由でI/O操作。シリアルポートと接続すれば、入出力ポートが使用できますので、簡単なハードウェア制御を行なうことができます。また、7チャンネルの10ビットADCを内蔵していますので、各種センサーやボリューム、ジョイスティックなどとも接続可能です。
	キャラクタタイプLCDも簡単に接続できます。キャラクタタイプのLCDモジュール用のインタフェースを備えていますので、産業用のCPUボードや、マイコンに本製品を接続するだけで、簡単なヒューマンインタフェースを備えることができます。
	専用ツールで設定変更可能です。 Windows® 用のツールが用意されていますので、キーコードや、オプション設定はお客様で自由に変更可能です。無償ツールのみをご利用の場合は、設定ファイルをテキストエディタで編集してライティングツールで設定を変更できます。別売の『KBM3694スターターキット』に付属のソフトウェアではGUIによる操作で、各種設定が可能となっています。
注意：シートスイッチ、LED、LCDモジュール、FPC用コネクタなどは付属いたしません。
